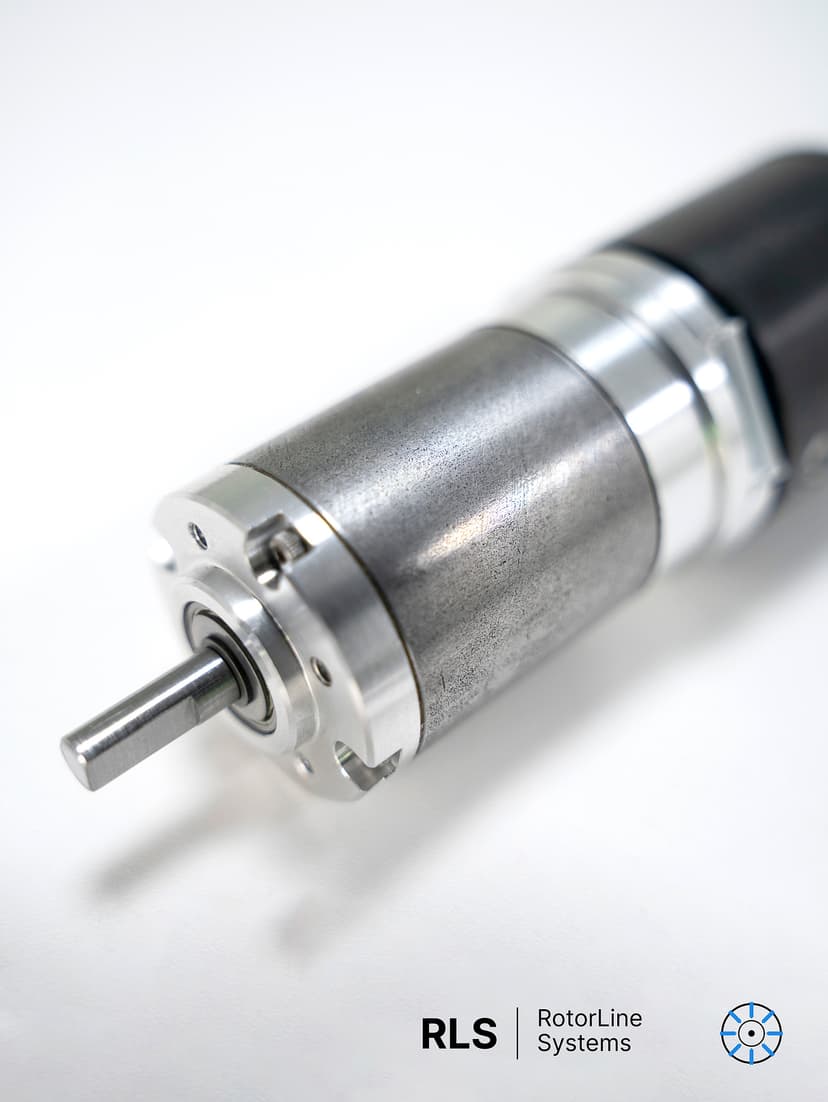

ЦС30 — компактный привод для реабилитации локтевого сустава

Ранее описывали мотор-редуктор «ЦС80» в педальном тренажёре «МОТО». Сегодня представляем — его младший брат «ЦС30».

Данный мотор-редуктор используется внутри аппарата для пассивной разработки локтевого сустава после травм и операций — «Орторент-Локоть». При выполнении упражнений для увеличения мобильности сустава два мотора «ЦС30» делают следующее:

Мотор А — отвечает за флексию и экстензию; Мотор Б — за супинацию и пронацию.

Моторы способны работать одновременно или изолированно в зависимости от заданной программы реабилитации. Каждый мотор комплектуется собственной платой управления разработки «RotorLine», которая также может быть изготовлена индивидуально под ваши задачи.

Задача привода в аппарате «ОРТОРЕНТ МОТО» — циклическое вращение педалей с постоянной или переменной скоростью, а в «Орторент-Локоть» немного иначе — точное и плавное перемещение сустава по анатомическим осям.

Актуальные характеристики ЦС30 исполнения -02: — четыре ступени редуктора; — передаточное число 307,55 (округлённо 308); — вращающий момент на выходном валу около 4,5 Н·м; — максимально допустимый момент до 7,5 Н·м.

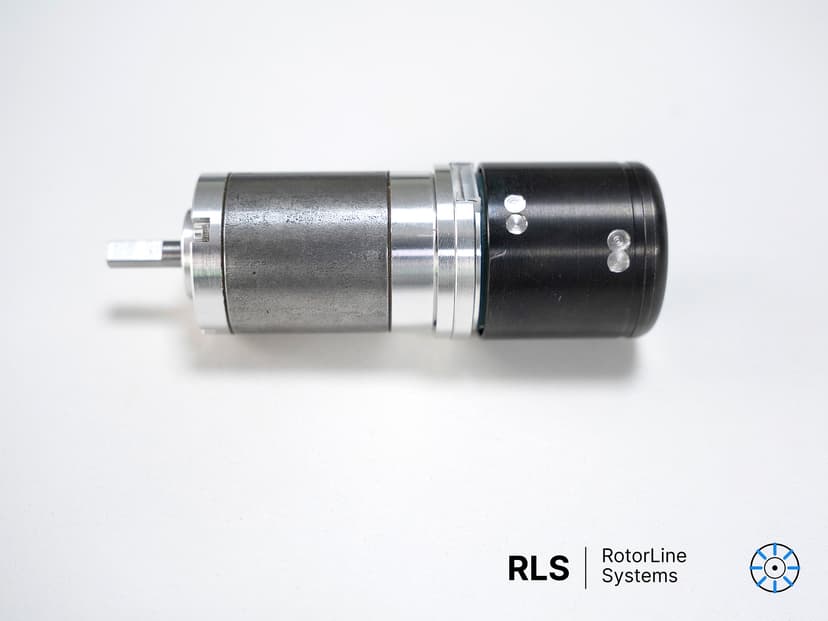

Габаритный размер мотор-редуктора — Ø38,6 × 118 мм. Рабочую скорость и режим нагрузки подбирают под задачу привода.

Два аппарата, две задачи, два привода «RotorLine».
